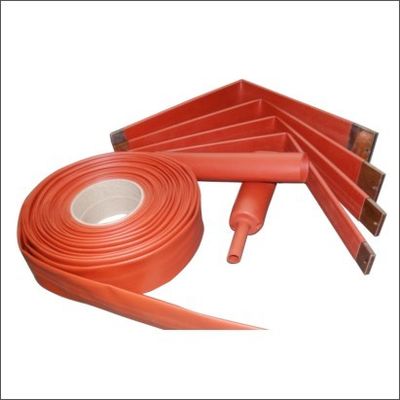

Flexible mittelspannungsverbundene Polyolefin-Bussbar-Dämmungsschläuche
Beschreibung des Produkts:
RSFRNH-BTM,RSFRNH-HTM besteht aus speziell zusammengesetzten strahlungsgebundenen halogenfreien Verbindungen.sowie zur Verbesserung der Dämmungseigenschaften von Busbar in Schaltanlagen und Unterstationen. Geeignet für die Anwendung bei der Isolierung von mittleren Spannungsbusstangen, Kabelendungen und Verbindungen bis zu 35 KV.
Eigenschaften:
●Flammschutzmittel
● Verringert die Anforderungen an die Freiraumgrenze
● Schützen Sie vor versehentlicher Überflutung
● Verhinderung von Spuren
● Halogenfrei
● RSFRNH-BTM ((1-25kV); RSFRNH-HTM ((1-35kV)
● Dauerbetriebstemperatur: -40 °C bis 110 °C, kann bei 175 °C verwendet werden
● Temperatur schrumpfen: 120°C
Technische Parameter:
Körperliche
Elektrotechnik
Auswahltabelle:
Die Ausrüstung ist mit einer Breite von mehr als 20 mm und einer Breite von mehr als 20 mm.
| Größe |
Spezifikation der Busbar |
Vor der Schrumpfung |
Nach der Schrumpfung |
Produktpaket |
| Rundes Busstück (A) |
Quadratische Busbar ((L+B) |
Innendurchmesser |
Innendurchmesser |
Wanddicke |
(m/Rolle) |
| Das RSFRNH-BTM 15/6 |
6.5-11 |
10 bis 17 |
16.0±2.0 |
≤ 6 |
1.90 ± 0.3 |
25 |
| RSFRNH-BTM 20/8 |
9.0-15 |
15 bis 24 |
21.0±2.0 |
≤ 8 |
2.20 ± 0.3 |
25 |
| Das RSFRNH-BTM 25/10 |
11.0-18 |
17 bis 28 |
26.0±2.0 |
≤ 10 |
2.20 ± 0.3 |
25 |
| Das RSFRNH-BTM 30/12 |
13.5-23 |
21 bis 36 |
31.0±2.0 |
≤ 12 |
2.20 ± 0.3 |
25 |
| Die in Absatz 1 genannte Regelung gilt nicht. |
18 bis 32 |
28 bis 45 |
41.0±2.0 |
≤ 16 |
2.35 ± 0.4 |
25 |
| Das RSFRNH-BTM 50/20 |
22 bis 38 |
35 bis 60 |
52.0±3.0 |
≤ 20 |
2.35 ± 0.4 |
25 |
| Die in Absatz 1 genannten Daten sind in Anhang I der Verordnung (EU) Nr. 1095/2010 zu entnehmen. |
27 bis 45 |
42 bis 69 |
62.0±3.0 |
≤ 24 |
2.35 ± 0.4 |
25 |
| Die in Absatz 1 genannte Regelung gilt nicht. |
28 bis 47 |
42 bis 69 |
67.0±3.0 |
≤ 26 |
2.35 ± 0.4 |
25 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
35 bis 56 |
55 bis 90 |
77.0±3.0 |
≤ 30 |
2.35 ± 0.4 |
25 |
| Die in Absatz 1 genannte Regelung gilt nicht. |
38 bis 64 |
60 bis 100 |
87.0±4.0 |
≤ 34 |
2.35 ± 0.4 |
25 |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
45 bis 75 |
70 bis 115 |
102.0±4.0 |
≤ 40 |
2.35 ± 0.4 |
25 |
| Die in Absatz 1 genannte Regelung gilt nicht für die Berechnung der Zulassung. |
55 bis 90 |
90 bis 135 |
122.0±4.0 |
≤ 50 |
2.80 ± 0.4 |
25 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht. |
65 bis 105 |
102-148 |
152.0±4.0 |
≤ 60 |
2.80 ± 0.4 |
25 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
80 bis 135 |
125 bis 210 |
180.0±5.0 |
≤ 70 |
2.80 ± 0.4 |
25 |
| Die in Absatz 1 genannte Regelung gilt nicht. |
125- bis 145 |
200 bis 230 |
210.0±5.0 |
≤ 110 |
2.80 ± 0.4 |
20 |
| Die in Absatz 1 genannte Regelung gilt nicht. |
145-175 |
225-280 |
230.0±5.0 |
≤ 130 |
3.10 ± 0.4 |
20 |
Die Ausrüstung ist mit einer Breite von mehr als 20 mm und einer Breite von mehr als 20 mm.
| Größe |
Spezifikation der Busbar |
Vor der Schrumpfung |
Nach der Schrumpfung |
Produktpaket |
| Rundes Busstück (A) |
Quadratische Busbar ((L+B) |
Innendurchmesser |
Innendurchmesser |
Wanddicke |
(m/Rolle) |
| Das RSFRNH-HTM 15/6 |
6.5-11 |
10 bis 17 |
16.0±2.0 |
≤ 6 |
4.0±0.4 |
15 |
| RSFRNH-HTM 20/8 |
9.0-15 |
15 bis 24 |
21.0±2.0 |
≤ 8 |
4.0±0.4 |
15 |
| RSFRNH-HTM 25/10 |
11.0-18 |
17 bis 28 |
26.0±2.0 |
≤ 10 |
4.0±0.4 |
15 |
| RSFRNH-HTM 30/12 |
13.5-23 |
21 bis 36 |
31.0±2.0 |
≤ 12 |
4.0±0.4 |
15 |
| Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten sind in Anhang II der Verordnung (EU) Nr. 182/2011 zu entnehmen. |
15.5-26 |
25 bis 40 |
36.0±2.0 |
≤ 14 |
4.0±0.4 |
15 |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
18 bis 32 |
28 bis 45 |
41.0±2.0 |
≤ 16 |
4.0±0.4 |
15 |
| Das RSFRNH-HTM 50/20 |
22 bis 38 |
35 bis 60 |
52.0±3.0 |
≤ 20 |
4.0±0.4 |
15 |
| RSFRNH-HTM 60/24 |
27 bis 45 |
42 bis 69 |
62.0±3.0 |
≤ 24 |
4.0±0.4 |
15 |
| Für die Anwendung der in Anhang I der Verordnung (EU) Nr. 528/2012 vorgesehenen Verfahren: |
28 bis 47 |
42 bis 69 |
67.0±3.0 |
≤ 26 |
4.0±0.4 |
15 |
| Für die Anwendung der Verordnung (EU) Nr. 182/2011 |
31 bis 52 |
49 bis 81 |
72.0±3.0 |
≤ 28 |
4.0±0.4 |
15 |
| Bei der Verwendung von RSFRNH-HTM 75/30 |
35 bis 56 |
55 bis 90 |
77.0±3.0 |
≤ 30 |
4.0±0.4 |
15 |
| Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
36 bis 60 |
56 bis 95 |
82.0±4.0 |
≤ 32 |
4.0±0.4 |
15 |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
45 bis 75 |
70 bis 115 |
102.0±4.0 |
≤ 40 |
4.0±0.4 |
15 |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
55 bis 90 |
90 bis 135 |
122.0±4.0 |
≤ 48 |
4.0±0.4 |
15 |
| Bei der Verwendung von RSFRNH-HTM 150/60 |
65 bis 105 |
102-148 |
152.0±4.0 |
≤ 60 |
4.0±0.4 |
15 |
| Für die Verwendung in der Zulassung |
80 bis 135 |
125 bis 210 |
180.0±5.0 |
≤ 72 |
4.0±0.4 |
15 |
Anmerkung: A ist der Durchmesser der runden Busbar.L ist die Länge der rechteckigen Busbar.B ist die Breite der rechteckigen Busbar.
Verpackung und Lieferung:
Verpackungsgröße: 46*46*45cm
Lieferung: Alle Häfen in China
Anpassung:
Personalisiertes Logo Personalisierte Verpackung Graphische Anpassung
MOQ: 10
Für weitere Anpassungsdetails,Nachrichtenlieferant
Häufige Fragen:
Professionelle Produktion ist zuverlässig
F1: Welche Zertifizierungen oder Prüfberichte haben Sie?
A: Wir haben UL, ROHS und REACH.
Q2. Wie kann ich meine Bestellung versenden? Ist sie sicher?
A: Für kleine Pakete senden wir es per Express, wie Fedex, UPS, TNT, DHL und so weiter.
Für große Pakete versenden wir sie per Luft, See oder Zug. Wir werden eine gute Verpackung verwenden und die Sicherheit gewährleisten. Wir sind für alle bei der Lieferung verursachten Produktschäden verantwortlich.
F3: Was ist mit Ihrer Lieferzeit?
A: Wir haben viele Produkte auf Lager. Wir können die Lagerprodukte in 3 Werktagen versenden.
Wenn der Vorrat nicht vorhanden ist oder nicht ausreichend vorhanden ist, werden wir die Lieferzeit mit Ihnen überprüfen.
Q4. Können Sie Proben liefern? Sind die Proben kostenlos?
A: Ja, wir können Proben liefern.
Normalerweise können wir für unsere Standardprodukte mit Lager kostenlos Proben zur Prüfung liefern.
Kann ich mein eigenes Logo draufstellen?
A: Sicher, natürlich, wir sind eine professionelle Herstellung und haben mehr als 10 Jahre OEM-Erfahrung.
