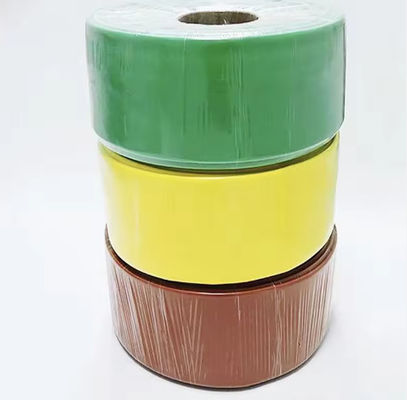

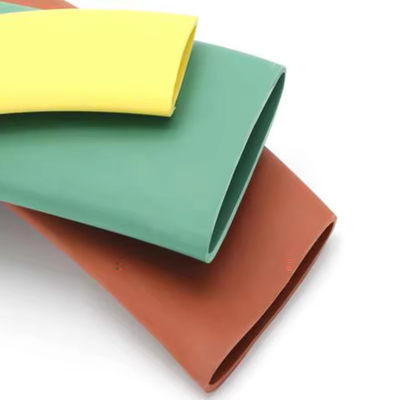

Beschreibung des Produkts:
Durchgängige Schutzhähne haben eine ausgezeichnete Flammschutzfähigkeit, Isolierung, thermische Stabilität und bieten eine hohe Isolationsfestigkeit und Widerstandsfähigkeit gegen elektrische Kohlenstoffspuren.PBBE sowie Schwermetalle und andere umweltschädliche Stoffe, bei der Verbrennung keine giftigen Gase und schädlichen Stoffe erzeugen, geeignet für den Korrosions- und Isolationsschutz von Bus- und Elektrogeräten.Kommunikation, Automobile, Schiffe, Flugzeugbau und andere Bereiche
Eigenschaften:
1Hergestellt aus vernetztem Polyolefin

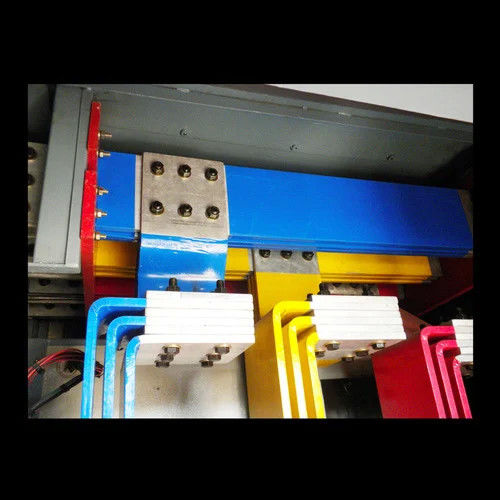

2. Verwendet für den Isolationsschutz der Busbar in Schaltanlagen und Umspannwerken
3Schützt vor Kurzschluss und elektrischen Leckagen durch kleine Tiere
4. Reduziert die Anforderungen an die Freizügigkeit der Busbar
5. RoHS-konform
6Schrumpftemperatur: bei 70°C beginnen und bei 125°C vollständig wiederhergestellt
7Farbe: gelb, rot, grün, blau, schwarz
Anwendungen:
Weit verbreitet in der Energieindustrie, Kommunikation, Automobil, Schiff, Flugzeugherstellung und anderen Bereichen
Abmessungen:
1kv WMPG-Serie
| Produktnummer |
Busbalkenbreite |
Wie geliefert/mm |
Nach Rückgewinnung/mm |
Standardpaket |
| (Quadrat)/mm |
ID ((Min) |
Wanddicke |
Identifizierungsnummer (max) |
Wanddicke |
(m/Rolle) |
| 1 kV WMPG 30 |
30 |
31.5±1.0 |
0.50 ± 0.15 |
≤ 15 |
0.95 ± 0.15 |
50 |
| 1 kV WMPG 35 |
35 |
36.5±1.5 |
0.50 ± 0.15 |
≤ 18 Jahre |
1.00±0.15 |
50 |
| 1 kV WMPG 40 |
40 |
41.5±1.5 |
0.55 ± 0.15 |
≤ 20 |
1.00±0.15 |
25 |
| 1 kV WMPG 45 |
45 |
41.5±1.5 |
0.55 ± 0.15 |
≤ 23 |
1.00±0.15 |
25 |
| 1 kV WMPG 50 |
50 |
51.0±2.0 |
0.55 ± 0.15 |
≤ 25 |
1.00±0.15 |
25 |
| 1 kV WMPG 60 |
60 |
60.0±3.0 |
0.60 ± 0.20 |
20 |
1.30 ± 0.20 |
25 |
| 1 kV WMPG 65 |
65 |
65.0±3.0 |
0.60 ± 0.20 |
≤ 33 |
1.30 ± 0.20 |
25 |
| 1 kV WMPG 70 |
70 |
70.0±3.0 |
0.65 ± 0.20 |
≤ 35 |
1.30 ± 0.20 |
25 |
| 1 kV WMPG 75 |
75 |
75.0±3.0 |
0.65 ± 0.20 |
≤ 38 |
1.30 ± 0.20 |
25 |
| 1 kV WMPG 80 |
80/100 |
80.0±3.0 |
0.65 ± 0.20 |
≤ 40 |
1.46 ± 0.20 |
25 |
| 1 kV WMPG 85 |
80/100 |
85.0±3.0 |
0.65 ± 0.20 |
≤ 43 |
1.46 ± 0.20 |
25 |
| 1 kV WMPG 90 |
100 |
90.0±4.0 |
0.65 ± 0.20 |
≤ 45 |
1.46 ± 0.20 |
25 |
| 1 kV WMPG 100 |
100/120 |
100.0±4.0 |
0.65 ± 0.20 |
≤ 50 |
1.46 ± 0.20 |
25 |
| 1 kV WMPG 120 |
150 |
20.0±4.0 |
0.65 ± 0.20 |
≤ 60 |
1.46 ± 0.20 |
25 |
| 1 kV WMPG 150 |
180 |
150.0±4.0 |
0.65 ± 0.20 |
≤ 75 |
1.46 ± 0.20 |
25 |
| 1 kV WMPG 180 |
Maximal |
180.0±4.0 |
0.65 ± 0.20 |
≤ 90 |
1.46 ± 0.20 |
25 |
| 1 kV WMPG 210 |
Maximal |
210.0±4.0 |
0.65 ± 0.20 |
≤105 |
1.46 ± 0.20 |
25 |
| 1 kV WMPG 230 |
Maximal |
230.0±4.0 |
0.65 ± 0.20 |
≤115 |
1.46 ± 0.20 |
25 |
| 1 kV WMPG 250 |
Maximal |
250.0±5.0 |
0.65 ± 0.20 |
≤ 125 |
1.46 ± 0.20 |
25 |
| 1 kV WMPG 300 |
Maximal |
300.0±5.0 |
0.65 ± 0.20 |
≤ 150 |
1.46 ± 0.20 |
25 |
10kv WMPG-Serie
| Produktnummer |
Busbalkenbreite |
Wie geliefert/mm |
Nach Rückgewinnung/mm |
Standardpaket |
| (Quadrat)/mm |
ID ((Min) |
Wanddicke |
Identifizierungsnummer (max) |
Wanddicke |
(m/Rolle) |
| 10 kV WMPG 15/8 |
Die Bibel, 15. 12. |
15.0±0.8 |
1.20 ± 0.30 |
≤ 8 |
2.10 ± 0.30 |
25 |
| 10 kV WMPG 20/10 |
Die Bibel, 15.5. |
20.0±0.8 |
1.20 ± 0.30 |
≤105 |
2.10 ± 0.30 |
25 |
| 10 kV WMPG 25/12 |
25/18 |
25.0±0.8 |
1.20 ± 0.30 |
≤ 125 |
2.10 ± 0.30 |
25 |
| 10 kV WMPG 30/15 |
32/20 |
30.0±0.8 |
1.20 ± 0.30 |
≤ 15 |
2.10 ± 0.30 |
25 |
| 10 kV WMPG 40/20 |
40/30 |
40.0±1.0 |
1.20 ± 0.30 |
≤ 20 |
2.30 ± 0.30 |
25 |
| 10 kV WMPG 50/25 |
50/35 |
50.0±3.0 |
1.20 ± 0.30 |
≤ 25 |
2.30 ± 0.30 |
25 |
| 10 kV WMPG 60/30 |
60/45 |
60.0±3.0 |
1.20 ± 0.30 |
≤ 30 |
2.30 ± 0.30 |
25 |
| 10 kV WMPG 65/33 |
65/45 |
65.0±3.0 |
1.20 ± 0.30 |
≤ 33 |
2.30 ± 0.30 |
25 |
| 10 kV WMPG 70/35 |
70/50 |
70.0±3.0 |
1.20 ± 0.30 |
≤ 35 |
2.30 ± 0.30 |
25 |
| 10 kV WMPG 75/38 |
75/50 |
75.0±3.0 |
1.20 ± 0.30 |
≤ 38 |
2.30 ± 0.30 |
25 |
| 10k VWMPG 80/40 |
80/55 |
80.0±3.0 |
1.20 ± 0.30 |
≤ 40 |
2.30 ± 0.30 |
25 |
| 10 kV WMPG 85/43 |
80/65 |
85.0±3.0 |
1.20 ± 0.30 |
≤ 43 |
2.40 ± 0.30 |
25 |
| 10 kV WMPG 100/50 |
100/75 |
00.0±4.0 |
1.20 ± 0.30 |
≤ 50 |
2.40 ± 0.30 |
25 |
| 10 kV WMPG 120/60 |
120/85 |
120.0±4.0 |
1.20 ± 0.30 |
≤ 60 |
2.40 ± 0.30 |
25 |
| 10 kV WMPG 150/75 |
150/105 |
150.0±4.0 |
1.20 ± 0.30 |
≤ 75 |
2.40 ± 0.30 |
25 |
| 10 kV WMPG 180/90 |
180/120 |
180.0±5.0 |
1.20 ± 0.30 |
≤ 90 |
2.40 ± 0.30 |
25 |
| 10 kV WMPG 210/105 |
210/140 |
210.0±5.0 |
1.20 ± 0.40 |
≤105 |
2.40 ± 0.30 |
20 |
| 10 kV WMPG 230/115 |
230/150 |
230.0±5.0 |
1.20 ± 0.40 |
≤115 |
2.40 ± 0.30 |
20 |
| 10 kV WMPG 250/125 |
250/180 |
250.0±5.0 |
1.20 ± 0.40 |
≤ 125 |
2.40 ± 0.30 |
20 |
| 10k VWMPG 300/150 |
300/210 |
300.0±5.0 |
1.20 ± 0.40 |
≤ 150 |
2.40 ± 0.30 |
15 |
20kv WMPG-Serie
| Produktnummer |
Busbalkenbreite |
Wie geliefert/mm |
Nach Rückgewinnung/mm |
Standardpaket |
| (Quadrat)/mm |
ID ((Min) |
Wanddicke |
Identifizierungsnummer (max) |
Wanddicke |
(m/Rolle) |
| 20 kV WMPG 15/8 |
Die Bibel, 15. 12. |
15.0±0.8 |
1.30 ± 0.30 |
≤ 8 |
2.50 ± 0.20 |
25 |
| 20 kV WMPG 20/10 |
Die Bibel, 15.5. |
20.0±0.8 |
1.30 ± 0.30 |
≤105 |
2.50 ± 0.20 |
25 |
| 20 kV WMPG 25/18 |
25/18 |
25.0±0.8 |
1.30 ± 0.30 |
≤ 125 |
2.50 ± 0.20 |
25 |
| 20 kV WMPG 30/15 |
32/20 |
30.0±0.8 |
1.30 ± 0.30 |
≤ 15 |
2.50 ± 0.20 |
25 |
| 20 kV WMPG 40/20 |
40/30 |
40.0±1.0 |
1.40 ± 0.40 |
≤ 20 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 50/25 |
50/35 |
50.0±3.0 |
1.40 ± 0.40 |
≤ 25 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 60/30 |
60/45 |
60.0±3.0 |
1.40 ± 0.40 |
≤ 30 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 65/33 |
65/45 |
65.0±3.0 |
1.40 ± 0.40 |
≤ 33 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 70/35 |
70/50 |
70.0±3.0 |
1.40 ± 0.40 |
≤ 35 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 75/38 |
75/50 |
75.0±3.0 |
1.40 ± 0.40 |
≤ 38 |
2.80 ± 0.30 |
25 |
| 20k VWMPG 80/40 |
80/55 |
80.0±3.0 |
1.40 ± 0.40 |
≤ 40 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 85/43 |
80/65 |
85.0±3.0 |
1.40 ± 0.40 |
≤ 43 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 100/50 |
100/75 |
00.0±4.0 |
1.40 ± 0.40 |
≤ 50 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 120/60 |
120/85 |
120.0±4.0 |
1.40 ± 0.40 |
≤ 60 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 150/75 |
150/105 |
150.0±4.0 |
1.40 ± 0.40 |
≤ 75 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 180/90 |
180/120 |
180.0±5.0 |
1.40 ± 0.40 |
≤ 90 |
2.80 ± 0.30 |
25 |
| 20 kV WMPG 210/105 |
210/140 |
210.0±5.0 |
1.40 ± 0.40 |
≤105 |
2.80 ± 0.30 |
20 |
| 20 kV WMPG 230/115 |
230/150 |
230.0±5.0 |
1.40 ± 0.40 |
≤115 |
2.80 ± 0.30 |
20 |
35kv WMPG-Serie
| Produktnummer |
Busbalkenbreite |
Wie geliefert/mm |
Nach Rückgewinnung/mm |
Standardpaket |
| (Quadrat)/mm |
ID ((Min) |
Wanddicke |
Identifizierungsnummer (max) |
Wanddicke |
(m/Rolle) |
| 35 kV WMPG 30/15 |
30 |
30.0±1.0 |
1.90 ± 0.50 |
≤ 15 |
4.00±0.30 |
15 |
| 35 kV WMPG 35/18 |
30/40 |
25.0±1.0 |
1.90 ± 0.50 |
≤ 18 Jahre |
4.00±0.30 |
15 |
| 35 kV WMPG 40/20 |
40 |
40.0±1.0 |
1.90 ± 0.50 |
≤ 20 |
4.00±0.30 |
15 |
| 35 kV WMPG 50/25 |
50 |
50.0±2.0 |
1.90 ± 0.50 |
≤ 25 |
4.00±0.30 |
15 |
| 35 kV WMPG 60/30 |
60 |
60.0±3.0 |
1.90 ± 0.50 |
≤ 30 |
4.00±0.30 |
15 |
| 35 kV WMPG 65/33 |
60/70 |
65.0±3.0 |
1.90 ± 0.50 |
≤ 33 |
4.00±0.30 |
15 |
| 35 kV WMPG 70/35 |
70 |
70.0±3.0 |
1.90 ± 0.50 |
≤ 35 |
4.00±0.30 |
15 |
| 35 kV WMPG 75/38 |
70/80 |
75.0±3.0 |
1.90 ± 0.50 |
≤ 38 |
4.00±0.30 |
15 |
| 35 kV WMPG 80/40 |
80/100 |
80.0±4.0 |
1.90 ± 0.50 |
≤ 40 |
4.00±0.30 |
15 |
| 35 kV WMPG 100/50 |
100/120 |
100.0±4.0 |
1.90 ± 0.50 |
≤ 50 |
4.00±0.30 |
15 |
| 35 kV WMPG 120/60 |
150 |
120.0±4.0 |
1.90 ± 0.50 |
≤ 60 |
4.00±0.30 |
15 |
| 35 kV WMPG 150/75 |
180 |
150.0±4.0 |
1.90 ± 0.50 |
≤ 75 |
4.00±0.30 |
15 |
| 35 kV WMPG 180/90 |
Maximal |
180.0±5.0 |
1.90 ± 0.50 |
≤ 90 |
4.00±0.30 |
15 |
| 35 kV WMPG 210/105 |
Maximal |
210.0±5.0 |
1.90 ± 0.50 |
≤105 |
4.00±0.30 |
15 |
| 35 kV WMPG 230/115 |
Maximal |
230.0±5.0 |
1.90 ± 0.50 |
≤115 |
4.00±0.30 |
15 |
| 35 kV WMPG 250/125 |
Maximal |
250.0±5.0 |
1.90 ± 0.50 |
≤ 125 |
4.00±0.30 |
15 |
| 35 kV WMPG 300/150 |
Maximal |
300.0±5.0 |
1.90 ± 0.50 |
≤ 150 |
4.00±0.30 |
15 |
Technische Daten:
| Eigentum |
Prüfmethode |
Standardleistung |
| Zugfestigkeit |
GB/T 1040 |
≥ 8MPa |
| Verlängerung beim Bruch |
GB/T 1040 |
≥ 300% |
| Zugfestigkeit nach dem Alter |
GB/T 1040, GB/T 7141 |
≥ 6,4 MPa ((130°C,168 Stunden) |
| Verlängerung nach dem Alter |
GB/T 1040, GB/T 7141 |
≥ 100% ((130°C,168 Stunden) |
| Härte (Küste A) |
ISO 868 |
≤ 90 |
| Dielektrische Festigkeit |
IEC 60243 |
≥ 25 kV/mm |
| Volumenwiderstand |
IEC 60093 |
≥ 1 × 1014Ohm·cm |
| Dielektrische Konstante |
IEC 60250 |
≤ 3.0 |
| Längsschrumpfung |
ASTM-D-2671 |
≤ 10% |
| Exzentrizität |
ASTM-D-2671 |
≤ 30% ((10kV); ≤ 50% ((35kV) |
| Absorption von Wasser |
ISO 62 |
≤ 0,5% |
| Entflammbarkeit (Sauerstoffindex) |
ISO 4589 |
≥ 28 |
Anpassung:
Benutzerdefiniertes Logo
Min. Ansprache: 10
Individuelle Verpackungen
Min. Ansprache: 10
Graphische Anpassung
Min. Ansprache: 10
Verpackung und Lieferung
Verpackungsdaten:Nach der Größe des Schlauchs
Verpackungsgröße: 46*46*45cm
Hafen: Jeder Hafen in China
Häufige Fragen:
Professionelle Produktion ist zuverlässig
F1: Welche Zertifizierungen oder Prüfberichte haben Sie?
A: Wir haben UL, ROHS und REACH.
Q2. Wie kann ich meine Bestellung versenden? Ist sie sicher?
A: Für kleine Pakete senden wir es per Express, wie Fedex, UPS, TNT, DHL und so weiter.
Für große Pakete versenden wir sie per Luft, See oder Zug. Wir werden eine gute Verpackung verwenden und die Sicherheit gewährleisten. Wir sind für alle bei der Lieferung verursachten Produktschäden verantwortlich.
F3: Was ist mit Ihrer Lieferzeit?
A: Wir haben viele Produkte auf Lager. Wir können die Lagerprodukte in 3 Werktagen versenden.
Wenn der Vorrat nicht vorhanden ist oder nicht ausreichend vorhanden ist, werden wir die Lieferzeit mit Ihnen überprüfen.
Q4. Können Sie Proben liefern? Sind die Proben kostenlos?
A: Ja, wir können Proben liefern.
Normalerweise können wir für unsere Standardprodukte mit Lager kostenlos Proben zur Prüfung liefern.
Kann ich mein eigenes Logo draufstellen?
A: Sicher, natürlich, wir sind eine professionelle Herstellung und haben mehr als 10 Jahre OEM-Erfahrung.
