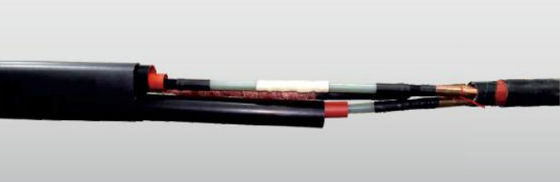

Beschreibung des Produkts:
Die Verbindung ist für abgeschirmte Einzelkern- oder Dreikern-polymere isolierte MV-Kabel bis zu 35 kV ausgelegt.
Das Spannungsschutzrohr wird zusammen mit einem Spannungsentlastungsmastik verwendet, um das elektrische Feld an den Enden des Kabelschirms auszugleichen.Wärmeschrumpfdämmungsrohr liefert eine gleichbleibende Dämmdicke über die Kerndämmung.
Die Wärmeschrumpf-Doppelschichtröhre wird übernommen, um eine leere Schnittstelle zwischen der Isolierung und dem Bildschirm zu gewährleisten.Entweder Löt-oder Lötlos-Erdverbindung zur Verfügung steht, um Bildschirm Kontinuität über die Verbindung.Die Außensiegelung und der Schutz erfolgt durch ein mit Klebstoff beschichtetes Wärmeschrumpfrohr.

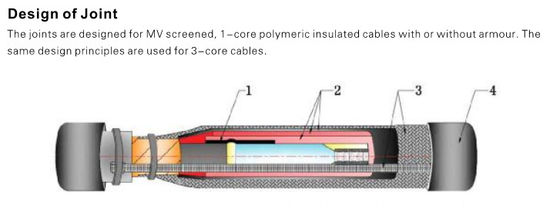

Eigenschaften:
1.Elektrische Belastungsregelung
Das Spannungsschutzrohr wird zusammen mit einem Spannungsentlastungsmastik verwendet, um das elektrische Feld an den Enden des Kabelschirms auszugleichen.
2Isolierung und Schutzschirm
Das Wärmeschrumpfdämmrohr liefert eine gleichbleibende Dämmdicke, die die des Kabels erreicht oder übersteigt.Auch ein thermisch schrumpfendes halbleitendes/isolierendes Dualschichtrohr wird verwendet, um eine leere Schnittstelle zwischen Isolierung und Bildschirm zu gewährleisten.
3.Metallschirmung
Das Kupfernetz, das um den Gelenkbereich gewickelt ist, baut den metallischen Bildschirm wieder auf. Entweder eine Löt- oder eine Lötlose-Erdverbindung ist verfügbar, um die Kontinuität des Bildschirms über den Gelenk hinweg zu gewährleisten.
4Außenversiegelung und Schutz
Die äußere Dichtung und der Schutz erfolgt durch ein mit Klebstoff beschichtetes, wärmeschrumpfendes Rohr. Es bietet mechanischen Schutz und chemische Beständigkeit, wie von der Kabelüberdeckung erwartet.
• Hergestellt aus vernetztem Polyolefin
• Auf Wunsch des Kunden sind flammschutzfähige Bremser erhältlich
• Erfüllung verschiedener Konfigurationsanforderungen
• Schrumpftemperatur: bei 90°C beginnen und bei 130°C vollständig erholt.
Auswahltabelle:
RSJY-1Gerade Verbindung für abgeschirmte, 1-Kern-polymere isolierte Kabel 6kV, 10kV, 20kV, 30kV und 35kV
Das Gelenk ist für verschrankte, monokernhaltige, isolierte MV-Kabel bis zu 35 kV ausgelegt.
| Nennspannung U0,/U(Um) |
Querschnitt ((mm)2) |
Ausrüstung Nr. |
L |
| Abmessungen ((mm) |
| 3.6/6(7.2) kV |
25 bis 50 |
6kVRSJY-1/1 |
820 |
| 70 bis 120 |
6kVRSJY-1/2 |
820 |
| 150 bis 240 |
6kVRSJY-1/3 |
820 |
| 300 bis 400 |
6kVRSJY-1/4 |
820 |
| 500 bis 630 |
6kVRSJY-1/5 |
820 |
| 800 bis 1000 |
6kVRSJY-1/6 |
820 |
| 1200 |
6kVRSJY-1/7 |
820 |
6/10(12) kV
6.35/11 ((12) kV
8.7/15(17.5) kV |
25 bis 50 |
10kVRSJY-1/1 |
820 |
| 70 bis 120 |
10kVRSJY-1/2 |
820 |
| 150 bis 240 |
10kVRSJY-1/3 |
820 |
| 300 bis 400 |
10kVRSJY-1/4 |
820 |
| 500 bis 630 |
10kVRSJY-1/5 |
820 |
| 800 bis 1000 |
10kVRSJY-1/6 |
820 |
| 1200 |
10kVRSJY-1/7 |
820 |
| 12/20(24) kV 12.7/22(24) kV |
35 bis 50 |
20kVRSJY-1/1 |
820 |
| 70 bis 120 |
20kVRSJY-1/2 |
820 |
| 150 bis 240 |
20kVRSJY-1/3 |
820 |
| 300 bis 400 |
20kVRSJY-1/4 |
1020 |
| 500 bis 630 |
20kVRSJY-1/5 |
1020 |
| 800 bis 1000 |
20kVRSJY-1/6 |
1020 |
| 1200 |
20kVRSJY-1/7 |
1020 |
18/30(36) kV
19/33 ((36) kV |
35 bis 50 |
30 kVRSJY-1/1 |
1100 |
| 70 bis 120 |
30 kVRSJY-1/2 |
1100 |
| 150 bis 240 |
30 kVRSJY-1/3 |
1100 |
| 300 bis 400 |
30kVRSJY-1/4 |
1100 |
| 500 bis 630 |
30 kVRSJY-1/5 |
1100 |
| 800 bis 1000 |
30 kVRSJY-1/6 |
1100 |
| 1200 |
30 kVRSJY-1/7 |
1100 |
| 20.8/36 ((42) kV |
50 |
35kVRSJY-1/1 |
1100 |
| 70 bis 120 |
35 kVRSJY-1/2 |
1100 |
| 150 bis 240 |
35kVRSJY-1/3 |
1100 |
| 26/35 ((42) kV |
35kVRSJY-1/4 |
1160 |
| 500 bis 630 |
35kVRSJY-1/5 |
1160 |
| 800 bis 1000 |
35kVRSJY-1/6 |
1160 |
| 1200 |
35kVRSJY-1/7 |
1160 |
Anmerkung:
1.Anschlüsse müssen separat bestellt werden.
2.RSJY-1 ist für Kabel mit Kupferdraht, ohne Panzerung.
3.Solderlose Erdungen müssen wie folgt separat bestellt werden:
·Für Kabel mit Kupferdrahtschirm und Drahtverstärkung wird das Suffix-WA hinzugefügt.
·Für Kabel mit Kupferbandschirm mit Panzerdraht, Hinzufügen des Suffixes-X.Z.B. 6kVRSJY-1/1-X.
RSJY-3Gerade Verbindung für abgeschirmte, dreikernige, isolierte Polymerkabel 6kV, 10kV, 20kV, 30kV und 35kV
Die Verbindung ist für geschirmte drei-Kern-polymere isolierte MV-Kabel bis zu 35 kV ausgelegt.
| Nennspannung U0,/U(Um) |
Querschnitt ((mm)2) |
Ausrüstung Nr. |
L |
| Abmessungen ((mm) |
| 3.6/6(7.2) kV |
25 bis 50 |
6kVRSJY-3/1 |
1620 |
| 70 bis 120 |
6kVRSJY-3/2 |
1620 |
| 150 bis 240 |
6kVRSJY-3/3 |
1620 |
| 300 bis 400 |
6kVRSJY-3/4 |
1620 |
| 500 bis 630 |
6kVRSJY-3/5 |
1620 |
6/10(12) kV
6.35/11 ((12) kV
8.7/15(17.5) kV |
25 bis 50 |
10kVRSJY-3/1 |
1620 |
| 70 bis 120 |
10kVRSJY-3/2 |
1620 |
| 150 bis 240 |
10kVRSJY-3/3 |
1620 |
| 300 bis 400 |
10kVRSJY-3/4 |
1620 |
| 500 bis 630 |
10kVRSJY-3/5 |
1620 |
| 12/20(24) kV 12.7/22(24) kV |
35 bis 50 |
20kVRSJY-3/1 |
1620 |
| 70 bis 120 |
20kVRSJY-3/2 |
1620 |
| 150 bis 240 |
20kVRSJY-3/3 |
1620 |
| 300 bis 400 |
20kVRSJY-3/4 |
2320 |
| 500 bis 630 |
20kVRSJY-3/5 |
2320 |
18/30(36) kV
19/33 ((36) kV |
35 bis 50 |
30 kVRSJY-3/1 |
2520 |
| 70 bis 120 |
30 kVRSJY-3/2 |
2520 |
| 150 bis 240 |
30kVRSJY-3/3 |
2520 |
| 300 bis 400 |
30kVRSJY-3/4 |
2520 |
| 500 bis 630 |
30kVRSJY-3/5 |
2520 |
| 20.8/36 ((42) kV |
50 |
35kVRSJY-3/1 |
2520 |
| 70 bis 120 |
35kVRSJY-3/2 |
2520 |
| 150 bis 240 |
35kVRSJY-3/3 |
2520 |
| 26/35 ((42) kV |
35kVRSJY-3/4 |
2620 |
| 500 bis 630 |
35kVRSJY-3/5 |
2620 |
Anmerkung:
1.Anschlüsse müssen separat bestellt werden.
2.RSJY-3 ist für Kabel mit Kupferdraht ohne Panzerung.
3.Solderlose Erdungen müssen wie folgt separat bestellt werden:
·Für Kabel mit Kupferdrahtschirm und Drahtverkleidung wird das Suffix-WA hinzugefügt.
·Für Kabel mit Kupferbandschirm mit Panzerdraht, Hinzufügen des Suffixes-X.Z.B. 6kVRSJY-3/1-X.
Anwendungen:
Das Spannungsschutzrohr wird zusammen mit einem Spannungsentlastungsmastik verwendet, um das elektrische Feld an den Enden des Kabelschirms auszugleichen.
Das Wärmeschrumpfdämmrohr liefert eine gleichbleibende Dämmdicke über die Kerndämmung.
Das thermisch schrumpfende zweischichtige Rohr wird verwendet, um eine leere Schnittstelle zwischen Isolierung und Bildschirm zu gewährleisten.
Das Kupfernetz, das um den Gelenkbereich gewickelt ist, baut den Metallschirm wieder auf.
Es gibt eine Löt- oder Lötlose-Erdverbindung, um die Kontinuität des Bildschirms über die Verbindung zu gewährleisten.
Die äußere Dichtung und der Schutz erfolgt durch ein mit Klebstoff beschichtetes Wärmeschrumpfrohr.
